Beschrijving
35 dB signaalversterker met actief retourpad

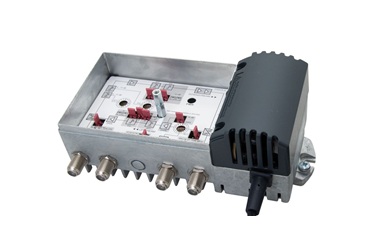

De Triax GHV 935 is een 35 dB versterker met schakelbaar actief retourpad. Deze versterker is erg geschikt voor gebruik in compacte CATV-distributienetwerken in een appartementencomplex of huis met meerdere vertrekken.
Triax heeft de GHV 935 voorzien van 1 ingang en 1 uitgang. Ook heeft hij 2 testpunten (RF-in en -uit, beiden -20 dB). De testpunten zijn puur voor testen, niet om verdelers, taps of wandcontactdozen op aan te sluiten.
Technische gegevens Triax GHV 935 versterker (35 dB)
- Retourpad: 5-65 MHz
- Uitgangsniveau IMD 2, EN 50083-3: 104 dBµV
- Uitgangsniveau IMD 3, EN 50083-5: 107 dBµV
- Uitgangsniveau retourpad: 120 dBµV
- Frequentiebereik: 47-1006/85-1006 MHz
- Ruisgetal – forward (VHF I “aan”): 6,5 dB
- Versterking: 35 dB (@ 1006 MHz)
- Versterking retour: 22/32 dB (@ 60 MHz)
- Ruisgetal: 6,5 dB
- Ruisgetal retourpad: 5 dB
- Equalization: 0-15
- Attenuation: 0-15 dB
- Attenuation – interstage: 0/3/6/9 dB
- Retourverlies – input (@ 40 MHz): >18
- Lineariteit: ± 1.0 dB
- Impedantie: 75 Ω
- AC voedingsspanning: 190-264 VAC
- Gem. energieverbruik: <9 W
- Bedrijfstemperatuurbereik: -25 tot +55 °C
- IP beschermingsklasse behuizing: IP 20
- Referentiestandaarden: EN 50083-3 – Class 2 / EN 50083-1; EN 60065 / EN 50083 / 2RoHS 2002/95/EG compliant
- Isolatieklasse: II
- RF testpunt input (bi-directioneel): -20 dB
- RF testpunt output (bi-directioneel): -20 dB
- Connector: F-connector (female)
- Afmetingen (l x b x d): 170 x 100 x 65 mm
- Gewicht: 715 gram
